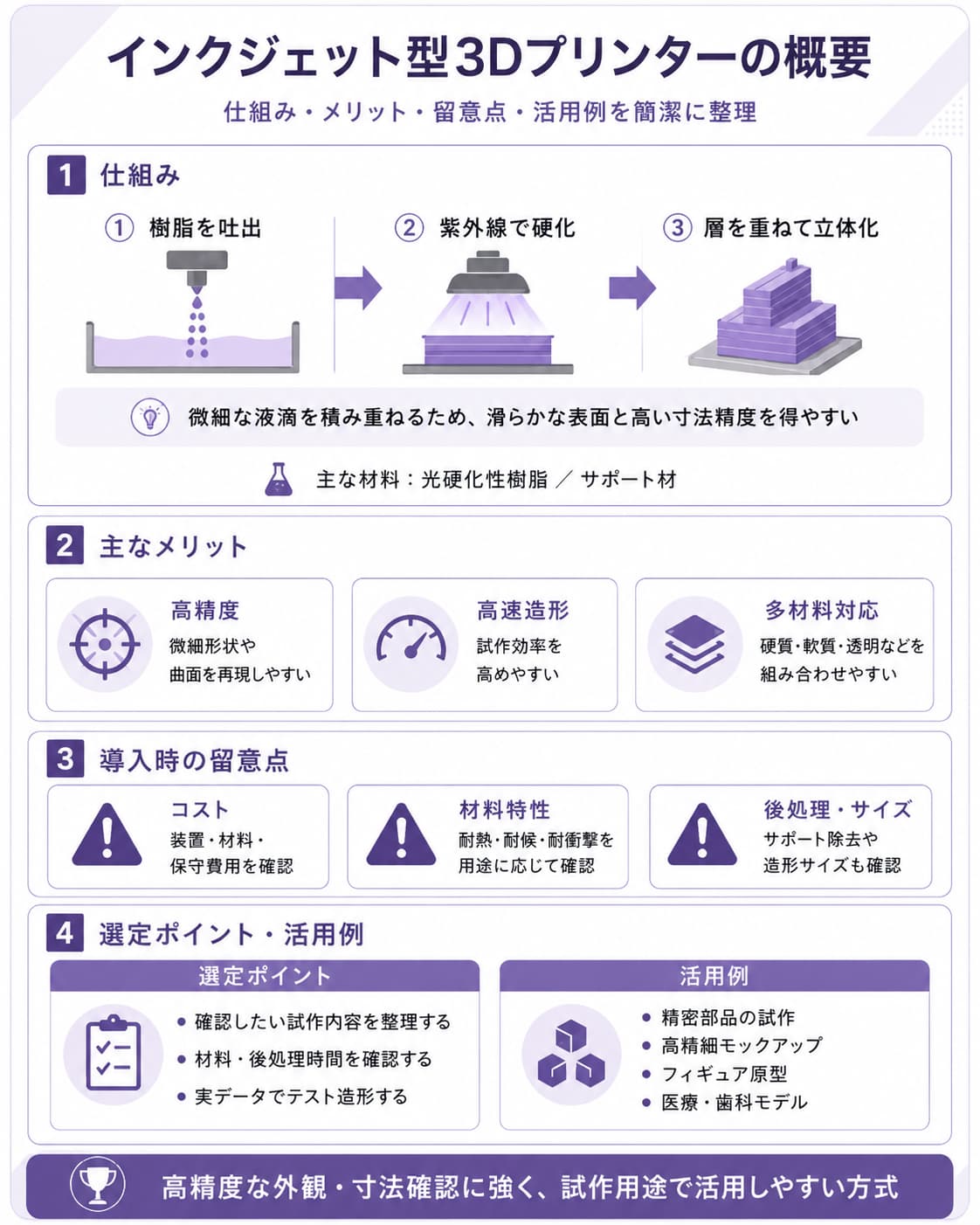

インクジェット型3Dプリンターは、微細な樹脂を吹き付けながら硬化させることで、高精度な試作モデルを短時間で造形できる方式です。業務用としての導入が進み、近年は設計・開発の現場において、機構部品から意匠モデルまで幅広い用途に活用されています。
ここでは、その仕組みやメリット、導入時の留意点などについて整理していきましょう。
インクジェット型3Dプリンターは、液体の光硬化性樹脂をノズルから微細な液滴として吐出し、紫外線を照射しながら硬化させて造形する方式です。造形したい部分だけに樹脂をドロップ状に積み重ねることで、複雑な形状も三次元的に再現できる仕組みとなります。
材料を噴射しては硬化させる工程を一層ずつ繰り返すため、積層ピッチを細かく制御しやすく、滑らかな表面と高い寸法精度を得られる点が特徴。材料の供給方法や造形スピードは、熱で樹脂を溶かすFDM方式や樹脂槽にレーザーを当てる光造形方式と大きく異なります。
なお、積層造形の分類では、液体状の造形材料を吐出する「材料噴射法」と、粉末材料へ結合剤を吐出する「バインダージェット」は別の方式です。本ページでは、業務用3Dプリンターで一般にインクジェット方式と呼ばれる材料噴射法を中心に解説します。
材料噴射法は、造形物を構成する材料そのものをノズルから吐出する方式です。Material Jettingやマテリアルジェッティングとも呼ばれ、代表的な技術にはPolyJetなどがあります。
業務用機では、液体状の光硬化性樹脂を微細な液滴として吐出し、紫外線を照射して硬化させる方式が一般的です。対応機種では、硬質材と軟質材、透明材とカラー材料など、異なる特性を持つ材料を一つの造形物内で組み合わせられます。
バインダージェットは、造形エリアへ敷いた粉末材料に、バインダーと呼ばれる結合剤をインクジェットヘッドから吐出して固める方式です。造形材料そのものを吐出する材料噴射法とは、材料の供給方法や固め方が異なります。
装置によって金属、砂、セラミックスなどの粉末材料が使用されます。造形後には余分な粉末の除去が必要となり、金属材料では焼結などの後工程が必要になる場合があります。
Multi Jet Fusionは、粉末状の熱可塑性樹脂へ融着剤やディテーリング剤を吐出し、熱を加えて必要な部分を融合させる方式です。インクジェットヘッドを使用しますが、光硬化性樹脂を直接吐出する材料噴射法や、結合剤で粉末を固めるバインダージェットとは造形原理が異なります。
業務用3Dプリンターを比較する際は、「インクジェットヘッドを使用しているか」だけで判断せず、材料、硬化方法、後処理、得られる物性まで確認する必要があります。
材料噴射法では、主に紫外線を照射すると硬化する光硬化性樹脂がモデル材として使用されます。硬質、軟質、透明、耐熱、カラーなど、装置や用途に応じた材料が用意されています。
マルチマテリアル対応機では、複数の材料を組み合わせることで、硬質な筐体と軟質なグリップ、透明な外装と内部部品などを一体で造形できます。ただし、使用できる材料や組み合わせ、同時に搭載できる材料数は機種によって異なります。
張り出した形状や空洞部分を支えるため、モデル材とは別にサポート材を同時に吐出するのが一般的です。造形後は、手作業、ウォータージェット、水や専用液への浸漬など、サポート材に適した方法で除去します。
細い穴や複雑な流路、閉じた空洞では、内部のサポート材を完全に除去できない場合があります。業務用機を選ぶ際は、造形できる形状だけでなく、造形後にサポート材を除去できるかどうかも確認しましょう。
インクジェット型3Dプリンターは、高精度と高速造形を両立しやすい造形方式として注目を集めています。試作サイクルの短縮や試作品の品質向上に貢献することから、製造業の設計・開発部門での採用が進んでいる状況です。以下では、現場で評価されている主なメリットを詳しく見ていきましょう。
機種によっては積層ピッチを15μm前後まで細かく設定できるため、表面が滑らかで段差の目立たない造形が可能になります。精密部品やフィギュア模型の製作など、細部まで美しく仕上げたい用途に適しています。
機種によっては、複数のノズルから面状に材料を吐出する仕組みにより、細かな積層ピッチでも造形を効率的に進められます。複数個の同時造形にも対応できるため、試作効率の向上につながります。
対応機種では、硬質から軟質まで、複数種類の光硬化性樹脂を扱えることも大きな利点。異なる特性を組み合わせた造形や可動部品の試作にも活用できるため、組立や機能検証用部品の内製化を進めやすくなります。
インクジェット型3Dプリンターは、高精度かつ高速な造形が可能である一方で、導入や運用にあたって押さえておきたい注意点もあります。方式の特徴を十分に理解せずに採用してしまうと、コストや品質面で期待した効果を得られないケースもある点に留意しましょう。
安定した造形品質を保つには、ノズルやヘッドの定期的な清掃・点検が必要です。機種によっては装置本体に加え、専用材料、サポート材、消耗品、保守サービスなどの費用がかかるため、初期費用とランニングコストの両方を確認しておく必要があるでしょう。
光硬化性樹脂は、材料によって耐熱性、耐候性、耐衝撃性、長期耐久性が異なります。外観確認や組み付け確認などの試作に適している一方、量産品の部品や長期間使用する治具へ利用する場合は、材料データと実際の使用環境を確認する必要があります。
造形可能なサイズは機種によって異なります。大型筐体や一体構造の大きな部品では、分割造形や別方式を検討する必要があるため、自社で造形したい部品が装置の造形エリアに収まるか確認しましょう。
インクジェット方式と光造形方式は、どちらも光硬化性樹脂を使用でき、滑らかな表面や微細形状の再現に向いています。主な違いは、材料を供給して硬化させる方法です。
インクジェット方式は、必要な位置へノズルから樹脂を吐出します。一方、光造形方式は、液体樹脂を満たした槽の中で、レーザーやプロジェクターなどを使って必要な部分を硬化させます。複数材料や複数色を一つの造形物内で使用したい場合は、対応するインクジェット方式が候補になります。
FDM方式は、フィラメント状の熱可塑性樹脂を加熱して溶かし、ノズルから押し出しながら積層する方式です。ABS、ナイロン、PC、カーボン充填樹脂などに対応する業務用機があり、治具や機能試作、実用部品に活用されています。
インクジェット方式は、FDM方式よりも積層段差を抑えやすく、曲面や微細形状を滑らかに再現しやすい点が特徴です。一方、長期耐久性、耐熱性、耐衝撃性を重視する場合は、FDM方式を含めて使用できる材料の物性を比較する必要があります。
まずは、造形物で何を確認したいのかを整理しましょう。外観、寸法、嵌合、操作性、透明性、柔軟性、耐熱性など、評価したい項目によって必要な装置と材料は異なります。
外観や組み付けを重視する場合はインクジェット方式が候補になりますが、長期間使用する治具や実用部品では、FDM方式や粉末方式などが適する場合もあります。造形方式から選ぶのではなく、用途に必要な条件から絞り込むことが重要です。
使用できるモデル材やサポート材は機種によって異なります。硬質、軟質、透明、耐熱、カラーなど、目的に合った材料が使用できるかを確認しましょう。
サポート材については、除去方法に加えて、必要な設備、作業時間、排水や廃液の処理方法も確認します。造形時間だけでなく、造形物を評価に使用できる状態へ仕上げるまでの時間で比較することが大切です。
最大造形サイズだけでなく、普段造形する部品を一度に何個配置できるか、必要な納期に対応できるかを確認しましょう。月間の造形件数が多い場合は、材料交換やサポート除去を含めた処理能力も比較する必要があります。
装置価格に加え、モデル材、サポート材、消耗品、保守サービス、後処理設備、作業時間などを含めて年間コストを試算します。ノズルやヘッドに不具合が発生した場合の対応時間、定期点検の内容、材料の供給体制も確認しておきましょう。
カタログに記載された積層ピッチや最大造形サイズだけでは、自社部品に必要な品質を判断できません。実際に使用する3D CADデータを用いて、寸法、嵌合、表面、反り、サポート痕、後処理時間を確認しましょう。
微細な溝や穴形状も高精度に再現できるため、軸受けやギアなど精密機構部品の嵌合状態やクリアランスを短期間で検証できます。設計の初期段階から実物による確認を行えるので、開発期間の短縮につながります。
対応機種では、外装と内部構造を一体で造形できるため、ネジ穴やツメ形状まで忠実に再現したモックアップを製作できます。組立手順の検討や工具干渉の有無を事前に確認することで、後工程でのトラブルの未然防止につながるでしょう。
細かなテクスチャや曲面を滑らかに表現できる特性を活かし、原型や少量生産向けマスターとして活用されています。意匠検討や彩色サンプルの作成など、クリエイティブな分野でも重宝される造形方式です。
CTデータや口腔スキャンデータを基に、骨構造や歯列を精密に立体化できます。手術シミュレーションや補綴物・矯正装置の設計検討において、実用的なツールとして役立てられています。
インクジェット方式は、高精度試作と高速造形を両立しやすい造形方法として、多くの開発現場で選ばれています。ヘッドに多数のノズルを備え、面単位で材料を吹き付けることで、細かな積層ピッチを保ちながら短時間で立体形状を形成できる仕組みです。
一方で、装置コストや材料特性、造形サイズには一定の制約もあることを理解しておく必要があります。精密部品やデザイン検証用モックアップなど、自社の用途との相性をしっかり見極めたうえで、業務用3Dプリンターの有力な選択肢として検討してみましょう。
