粉末焼結型3Dプリンターとは、粉末素材をレーザーで焼き固めながら三次元形状を積層していく、産業用途向けの造形方式です。高強度かつ複雑形状の部品を一体成形できることから、近年、試作だけでなく少量量産や機能評価用の実用部品づくりにも活用が進んでいる状況です。
本ページでは、その基本原理やメリット、導入時の留意点を開発・設計の視点から整理していきましょう。

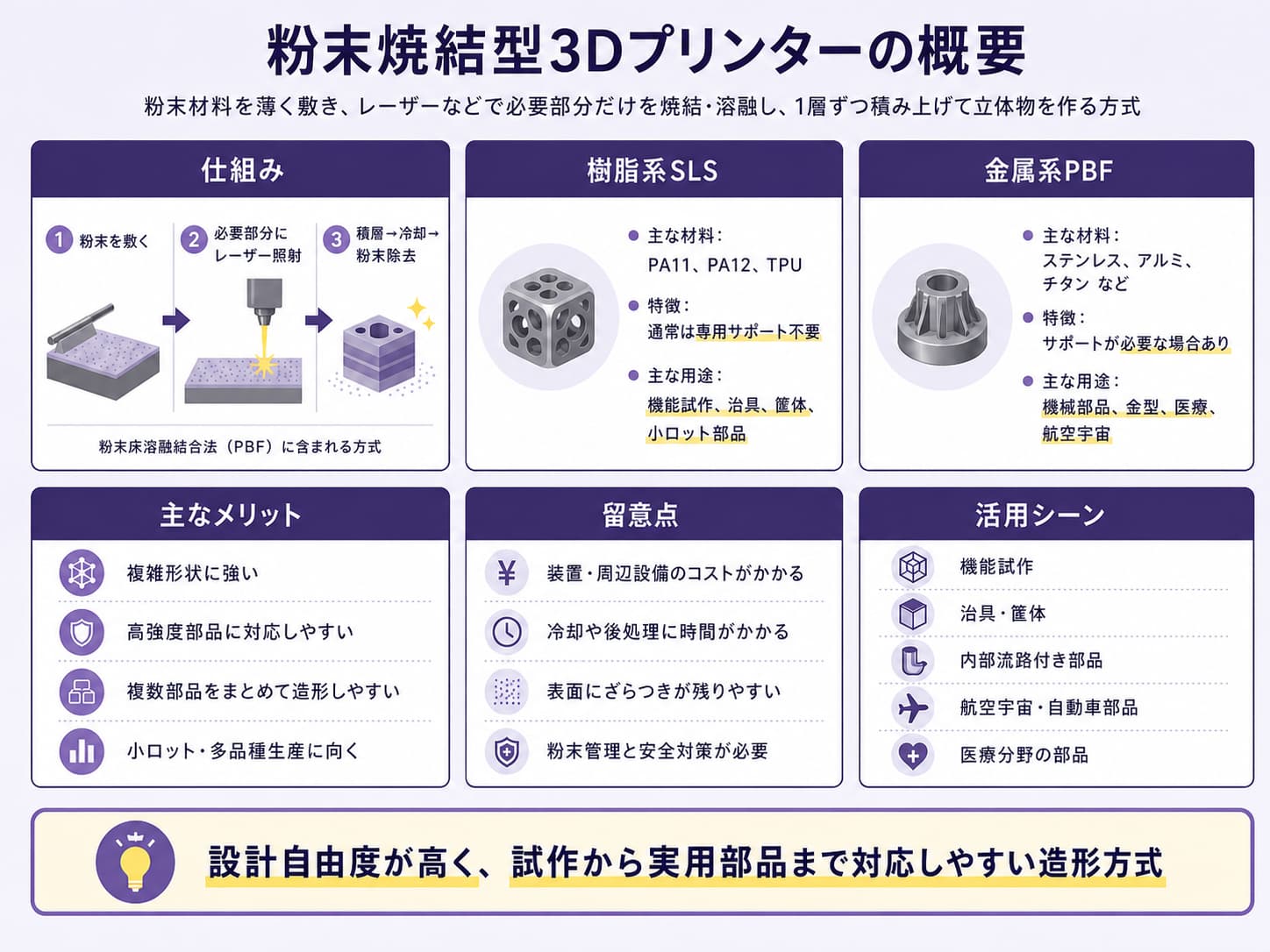

粉末焼結型3Dプリンターは、粉末状の材料を造形エリアへ薄く敷き、造形する部分へレーザーなどの熱エネルギーを加えて固める工程を繰り返す方式です。正式な造形方式の分類では、粉末床溶融結合法であるPBFに含まれます。
「粉末焼結」は、粉末床溶融結合法に含まれる複数の方式を指す通称として使われています。樹脂粉末をレーザーで焼結するSLSを指すことが多い一方、金属粉末をレーザーや電子ビームで溶融・凝固させる方式まで含めて説明される場合もあります。ただし、使用する材料、熱源、造形環境、サポートの必要性は方式によって異なるため、導入時には樹脂系と金属系を分けて確認することが重要です。
樹脂系のSLSでは、主にナイロンなどの熱可塑性樹脂を使用します。造形中は周囲の未焼結粉末が造形物を支えるため、通常は専用のサポート材を必要としません。一方、金属系の粉末床溶融方式では、造形物の固定や放熱、変形の抑制を目的として、形状や材料に応じたサポートが必要になる場合があります。
粉末を敷き詰めて必要な部分だけを固める基本構造は共通していますが、樹脂系SLSと金属系PBFでは、主な材料や造形条件が異なります。
| 比較項目 | 樹脂系SLS | 金属系PBF |
|---|---|---|
| 主な材料 | PA11、PA12、TPUなどの樹脂粉末 | ステンレス、アルミニウム、チタン、ニッケル合金などの金属粉末 |
| 主な熱源 | レーザー | レーザーまたは電子ビーム |
| サポート | 通常は専用サポートが不要 | 形状や材料によって必要 |
| 主な造形環境 | 材料に合わせて温度管理した造形室 | レーザー方式では不活性ガス、電子ビーム方式では真空環境 |
| 主な用途 | 機能試作、治具、筐体、ダクト、小ロット部品 | 航空宇宙部品、機械部品、金型、医療用部品 |
粉末焼結型3Dプリンターに使用できる材料は、造形方式や機種によって異なります。材料名だけで選ぶのではなく、必要な強度、靭性、耐熱性、柔軟性、寸法精度などを整理し、装置が対応している材料と造形条件を確認することが大切です。
PA12は、寸法安定性と強度のバランスを取りやすいナイロン材料です。機能確認用の試作品、筐体、治具、小ロットの実用部品など、幅広い用途で使用されています。
PA11は、靭性や耐衝撃性を求める部品に用いられるナイロン材料です。繰り返し変形する部品や、スナップフィット、クリップ、薄肉部品などの造形に適しています。
ナイロンへガラス繊維や炭素繊維を加えた材料です。剛性、耐熱性、寸法安定性などの向上を図れますが、対応する繊維や配合、得られる物性は機種や材料によって異なります。
TPUは柔軟性と弾性を持つ材料です。グリッパー、クッション、ダンパー、シール、ウェアラブル部品など、変形や衝撃吸収が求められる用途で使用されます。
金属系PBFでは、ステンレス、アルミニウム、チタン、ニッケル合金、コバルトクロム合金などが使用されています。樹脂系SLSとは装置や造形環境が異なるため、金属造形を検討する場合は、対応材料だけでなく、熱源、サポート、熱処理、仕上げ加工まで確認する必要があります。
同じ名称の材料でも、粉末の粒径や配合、造形条件によって仕上がりや機械的特性は変わります。実用部品へ使用する場合は、メーカーが公開する材料データだけで判断せず、想定する使用環境での試験や評価を行いましょう。
粉末焼結型3Dプリンターは、試作モデルだけでなく量産に近い強度を持つ実用部品の造形にも対応できる方式として注目されています。高強度材料を使いながら複雑形状を一体成形できるため、設計自由度と機能性の両立を図りたい開発・設計部門での活用が進んでいる状況です。
以下では、導入検討時に押さえておきたい主なメリットをまとめました。
PA11やPA12などのナイロン材料を使用することで、強度や靭性を備えた機能試作、治具、実用部品を造形できます。金属系PBFでは、金属材料の特性を活かした機械部品にも対応できます。ただし、造形物の強度や耐熱性は、材料、積層方向、形状、造形条件によって異なるため、使用環境に応じた評価が必要です。
樹脂系SLSでは、周囲の未焼結粉末が造形物を支えるため、通常は専用サポートを設けずに造形できます。アンダーカット、部品を統合した一体形状、粉末の排出経路を確保した内部流路や中空構造など、切削加工や金型成形では製造工程が複雑になりやすい形状にも対応しやすい点が特徴です。なお、金属系PBFでは、形状によってサポートが必要になります。
造形物にならなかった粉末は、材料や装置の条件に応じて回収・再利用できる場合があります。ただし、加熱履歴を受けた粉末は特性が変化する可能性があるため、再利用の可否、新しい粉末との混合比率、保管条件などをメーカーの基準に沿って管理する必要があります。
樹脂系SLSは通常、専用サポートを必要としないため、機種が定める部品間隔や造形条件の範囲内で、高さ方向も利用しながら複数の部品を配置できます。同じ部品の小ロット生産や、異なる形状の部品をまとめて造形することで、1回の造形あたりの生産効率を高められる可能性があります。
粉末焼結型3Dプリンターは高性能である一方で、導入や運用には独自の負担も伴ってきます。コストや造形条件、仕上がりの特徴を理解したうえで、自社の用途に適した活用範囲を見極めることが重要です。
以下では、主な留意点・デメリットをまとめてみました。
粉末焼結型3Dプリンターでは、装置本体に加えて、粉末の供給・回収、温度管理、集じん、清掃、後処理、保守などに対応する設備や作業が、装置構成と使用材料に応じて必要になります。特に金属系PBFでは、不活性ガスや真空設備、熱処理、サポート除去、仕上げ加工が必要になる場合があり、周辺設備を含めた総コストで検討しなければなりません。
造形可能なサイズは装置の造形エリアによって決まります。また、実際のリードタイムにはレーザー照射の時間だけでなく、造形前の準備、造形後の冷却、粉末除去、後処理も含まれます。特に樹脂系SLSでは、急冷による反りや変形を抑えるために徐冷が必要となるため、造形時間だけで生産性を判断しないことが重要です。
粉末を熱で固める方式のため、造形直後の表面には粉末由来のざらつきが残ります。寸法公差、外観、摺動性、気密性などが求められる部品では、ブラスト、研磨、切削、塗装、コーティングなどの後処理が必要になる場合があります。
粉末材料を扱う工程では、供給、回収、ふるい分け、保管、清掃時の飛散を抑える必要があります。使用する材料のSDSと装置メーカーの手順を確認し、集じん設備、保護具、換気、保管容器、火気管理など、材料に応じた安全対策を整えましょう。
粉末焼結型3Dプリンターの運用では、レーザーによる造形だけでなく、データ準備、冷却、粉末除去、後処理までを一連の工程として考える必要があります。一般的な樹脂系SLSの流れは次のとおりです。
金属系PBFでも基本的な積層の流れは共通しますが、サポート除去、熱処理、基板からの切り離し、切削加工、非破壊検査などが追加される場合があります。
高強度ナイロンや金属粉末を用いて、軽量かつ強靭なブラケットやハウジングなどを製造できます。従来工法では難しかった部品形状を一体成形する用途で活用が進んでいます。
金属系PBFでは、患者の骨形状に合わせたインプラントなど、個別設計が必要な金属部品の製造に活用されています。樹脂系SLSでは、義肢装具の部品、サポーター、手術用模型などへの活用が考えられます。ただし、人体へ接触・埋植する製品は、材料の生体適合性だけでなく、製品区分に応じた法規制、品質管理、滅菌方法、安全性評価を確認する必要があります。
冷却水路を内部に組み込んだ金型や多孔質構造を持つ機械部品など、従来の切削や鋳造では再現が難しい形状に対応できます。複雑形状の試作検証を短期間で行える点が評価されています。
バリエーションの多い筐体カバーや治具、組立済み機構部品などを一括造形することで、小ロット対応を効率化できます。カスタム品やアセンブリ部品を金型レスで短納期供給する用途に適しています。
粉末焼結型3Dプリンターを選ぶ際は、造形物の強度や装置価格だけでなく、材料管理や後処理を含めた運用全体を比較することが重要です。
造形頻度が低い場合や、粉末管理・後処理に必要な設備を社内で整えにくい場合は、装置の購入だけでなく造形サービスへの外注も選択肢になります。使用頻度、納期、機密性、社内ノウハウの必要性を踏まえて、内製と外注を比較しましょう。
金属粉末に対応した粉末床溶融結合方式の装置であれば、金属部品を造形できます。一般的には、レーザーを使用するL-PBFや、電子ビームを使用するEB-PBFなどに分類されます。樹脂粉末を使用するSLS装置で金属粉末を造形できるとは限らないため、対応材料と造形方式を確認してください。
小型化されたSLS装置もありますが、粉末の供給・回収、冷却、清掃、換気、集じんなどの作業が発生します。そのため、本体寸法だけで判断せず、周辺設備、作業場所、安全管理まで含めて導入可否を確認する必要があります。
本体価格は、造形サイズ、レーザー出力、対応材料、自動化機能などによって異なります。さらに、粉末回収装置、集じん設備、後処理装置、保守契約、設置工事などの費用が加わる場合があります。
粉末の危険性や必要な対策は、樹脂、金属などの材料によって異なります。使用前に材料のSDSとメーカーの取扱説明書を確認し、粉末の飛散、吸入、静電気、火気、湿気、異物混入などへの対策を行うことが重要です。
粉末焼結型3Dプリンターは、強度と設計自由度を両立し、従来の切削加工や鋳造では難しかった複雑形状や軽量構造を現実の部品として具現化できる方式として期待されています。試作モデルだけでなく少量量産やカスタム部品にも対応できるため、構造検証や部品統合、新機能の探索など、開発・設計プロセス全体での活用が進んでいく先進的な製造技術と言えるでしょう。
